Lenovo ThinkServer TS140

이베이에서 레노버 TS140을 199달러에 팔더라구요. 지르고 생각하자고 바로 GET!! 했습니다.
땅콩배대지에 더 빠른 이용해서 배송비는 총 3만 2천원 들었구요. 미국내 결제금액 200달러이내라서 관세율은 0%적용받았습니다.

국내는 cpu가격만 해도 15만원 정도 하거든요. 배대지 요금 감안해도 국내보다는 무조건 싸요. 이런건 질러야죠.
게다가 이건 c224칩셋에 4gb 메모리 280w파워까지 포함이니 말 다했죠.

드디어 오늘 땅콩택배로 도착한 TS140

미쿡용 전기 코드가 포함되어 있긴 한데 이거 어디다 써요?

속살이 드러납니다.

꽁꽁 싸맸네요. 옷을 벗겨보죠 두근두근.

벗기는 것도 힘들어요. 푸는게 밑에 있네요.

AVC 너네 아직 살아있었구나? 미안 내가 펜티엄4때 보고 pc에서는 처음 보는 것 같네... 난 너네 싫어해 너넨 너무 잘죽거든...

서버인것 같기도 하고 데스크탑 같기도 하고. 콘솔포트도 달려있지만 DisplayPort가 많이 달려있네요. 뭐 현재 VESA표준이니까 그런가요.
저는 이거 찬성이에요 DVI 너무 쓸데없이 커요.

앞판을 따봤어요. 음 자세히 보죠.

이걸 보자 마자 든 생각은 '어휴... 케이스 갈이 하고싶다...'

5.25베이가 연결된게 아니라 나눠져 있어요. 이래선 3.5하드베이 못쓰잖아요. 한칸에 한개 넣으면 얼마나 아까워요. 2.5하드베이 써야겠네요.
하드베이달린 구형 인텔샤시가 있긴한데 그걸로 바꿔버리고 싶어요. 근데 그건 프론트패널이 블럭으로 일체형이라 힘들겠죠?

설명서에요. 메모리 설치할때나 보겠죠.

전체적인 모습은 이렇구요 자세히 보도록 하죠

파워는 에이씨ㅂ 아...아니 그게아니고 엑벨..엑벨 280w파워에요.


하드가이드는 인텔리스테이션에서 보이던 그 부서질 듯 안부서지는 불안불안한 하드가이드구요. 두개가 장착되어있고 아래껀 거꾸로 들어가요.
쿨링은 에어가이드가 흡기팬을 3등분해서 바람을 나눠쏴주는 방식이네요.

5.25베이 밑에 fdd놓는 곳이겠지만 하드 장착이 가능합니다.


메인파워커넥터가 안보이시겠지만 벤더답게 독자규격 14핀이에요. 근데 인터넷에 atx24pin to lenovo 14pin 변환케이블을 파는 걸로 봐선 일반파워도 쉽게 장착되는 듯 합니다.
중국에도 팔것 같은데 나중에 타오바오 뒤져보기로 하고 일단 전 사는 걸로요. 이 케이스 확장성이 너무 떨어져요. 케이스 갈이 해야겠어요. 인텔 전면패널 헤더만 어떻게 하면요.


cpu쿨러는 인텔정품 초코파이쿨러가 아니라 1u 랙마운트 서버에서 빼온 것 같은 히트싱크에 팬이 달려있어요. 생긴게 그렇다는 거지 핀 방향이나 이런게 다르기는 합니다만 인텔꺼보단 쿨링이 잘될것 같긴 합니다.

사타포트는 총 5개 있습니다. 이 기본 구성대로 사용하면 5개는 커녕 3개 정도나 쓰겠네요.

확장카드는 저 버튼을 누르면.

이렇게 분리되는 방식이구요. 굉장히 허접하지만 일단은 원터치 입니다.

메모리는 일단 제가 언버퍼드 ECC메모리가 2개 밖에 없어서 일단 이걸 장착하기로 했습니다.

케이스 옆판에 있는 메모리 꽂는 순서를 보면서 꽂았습니다. 역시 풀뱅크가 좋아요 그런거 볼필요 없잖아요.
현재 총 20GB구요 나중에 저기2번째 슬룻에 들어있는 메모리 빼서 팔고 8기가 2개 더 사야겠어요. esxi올릴건데 화딱지 나지않으려면 풀로 채워야죠. 과거에도 현재에도 미래에도 램용량은 깡패에요. 치킨게임할때가 좋았는데... 키몬다... 엘피다 돌아와...
일단 구동음은 정말 조용합니다 Whisper Quiet이라는게 뭔지를 보여주는데요 침실에서 써도 될 것 같....지는 않아요. 구동음은 거의 없다시피 정말 조용한데 하드 소음 때문에요.

PCI-E슬룻이 두개니 한개는 중국산 I350-T4를 꽂고 한개는 레이드카드를 꽂아야겠네요.
하드는 진짜 장착한게 아니라 그냥 남는 sas하드로 가체결 해본거구요. 진짜 장착은 n40l에서 이걸로 완전 이사할때 일것 같아요.
vpro cpu장착하면 amt가 될 수도 있다는데 일단 cpu 오면 장착해보고 amt되면 돈 번거죠. 근데 벤더들은 막아놓은 경우도 있어서...
cpu오면 바로 쓸 수 있겠다 생각했는데 3.5하드를 3개 밖에 못쓰니... 6개 들어가는 2.5베이랑 하드를 추가 지름해야겠네요. 게다가 제가 가진 일체형 sff-8087 to 29핀 사스케이블이 아무래도 쓸일이 자주없다보니 예전에 쓰던 구형이라 ide 4핀 전원이 들어가는 거라 사타전원 연결할 수 있는 걸로 추가 구매해야돼요. 파워가 ide 4핀이 하나도 없네요.
좋은 케이스는 조립할때 느끼고 쓸때 느끼고 분해할때 느낀다고 하잖아요. 국내 5만원대 케이스들 보다 강판도 두껍고 단단하긴 한데요. 벤더 제품 답지않게 마감이나 다른 부분들이 확실히 부실하긴합니다. 그래도 cpu랑 램 샀는데 케이스랑 보드 준 격이니 그러려니 해야죠.

오늘의 교훈 : 지름은 지름을 낳는다.


'System Pictures' 카테고리의 다른 글

Lenovo ThinkServer TS140  (0) 2015.03.12
NEORAY Server System  (0) 2012.10.30
NEORAY WorkStation System  (0) 2012.10.26
Creative Commons License
크리에이티브 커먼즈 라이선스
NEORAY에 의해 작성된 Lenovo ThinkServer TS140은(는) 콘텐츠에 한하여 크리에이티브 커먼즈 저작자표시-비영리-동일조건변경허락 4.0 국제 라이선스에 따라 이용할 수 있습니다.

스냅드래곤 S4 Pro 심장을 장착한 싱글보드컴퓨터 IFC6410 개봉기


이번엔 스냅드래곤 S4 Pro CPU를 장착한 Pico-ITX 싱글보드 컴퓨터 IFC6410의 개봉기 입니다. 원래는 개봉기와 간단사용기를 같이 쓰는데 말이죠. 이번에는 밑에서 얘기 하겠지만 사정이 있어서 개봉기만 우선 작성합니다.


사실 이 보드는 큐박스나 유두보드, 비글본, 라즈베리파이 처럼 그렇게 인기있는 보드가 아닌것 같지만 ㅋㅋㅋ 그리고 한국에서도 별로 관심있게 볼 사람이 없을것 같지만 ㅋㅋㅋ 그래도 왔으니 리뷰해야죠 ㅎㅎ소개하는 마음으로...



페덱스 통해서 받았습니다. 페덱스가 미국전역 2일배송 이벤트로 뜬회사에요(우리나라로 치면 5시간 배송급이라구요 엄청난거죠)


근데 전 사실 저는 이거 주문한 기억이 없어요. 오 괜찮네 근데 검색결과에 별로 없네 아직 유저가 없나 아님 유령회산가? 하다가 한번 장바구니에 담아보고 아 페덱스로 배송되는구나 UPS는 없네 아쉽다... 했는데


왔네요

카드 결제 내역을 보니 결제 되어있고...;;;;;

언제 결제한거지....


여튼 사진보면 아시겠지만 2월초에 왔는데 ㅎㅎ 저도 바빠서 지금 처음 까봅니다 ㅎㅎㅎ



일단 손가락 하나 누르고 같이 박스 까볼까요?



사실 리뷰를 고화질로 하고 싶어서 좀 용량을 크게 해서 올리다 보니 ㅎㅎ 모바일에선 이 페이지 사진이 안나오거나 느리게 보일 수 도 있어요. 제가 괜히 모바일 페이지 아직 운영하는게 아니라구요 ㅎㅎ 데이터요금 많이 나와요 얼른 도망치세요

모바일 페이지 가기





여튼 왔으니 개봉기를 써야죠,,, 아주 묵직한 포장입니다. 안에는 조금의 흔들림도 없구요. 포장하나는 확실히 잘했네요



밑에 노란색 스티커가 붙어있네요. 전 뭐 내용 확인했지만 여러분들은 못보셨을테니



보통은 칼로 슬래쉬 했을텐데 조심스레 떼어내봤습니다. 별로 중요한 내용은 아니구요.

http://inforcecomputing.com/prerelease_terms.php에 동의 하지 않으면 상자 뜯지말고 반품하라는 것과 프리릴리즈 제품이라 워런티 없다는 것. 이 라이센스는 너 하나한테만 해당되니까 딴데다 재배포 하지말라네요...


구매하기 전에 이런 소릴 하던가...


일단 상자안에는 이렇습니다.



아 데이터쉬트에는 S4 Pro라고 되어있는데요. 현재는 공식홈페이지에도 600이라고 광고하고 있지만...



예전엔 S4 Pro라고 광고했었는데. 요즘은 600이라고 광고하더라구요. S4와 600이 fab에서 거의 동일한데다. 통신칩 내장되지 않은걸 사용하고 있어서 스펙에는 차이가 없어서 그런가봐요


대충의 스펙을 볼 수 있구요


뭐 참고만 하세요 별 중요한건 아니더군요



어휴 이제 상자를 까보네요


먼저 이겁니다



110v용 이구요


110v용이지만 240v까지 지원하기 때문에 돼지코만 꽂으면 되요. 묵직한게 제법 좋은 것 같아요. Cubox-i에 포함되어있던 어댑터보다 무겁네요


맨 오른쪽에 작은 공간이 있는걸 보아 정식판매하게 되면 SD카드를 포함해서 파려나봐요. 자 그럼 본체를 까볼까요?


는 훼이크

마이크로 USB 케이블이 얼마나 중요한데요


죄송해요... 이제 안할께요...

진짜 본체 까봐요


음 정전기 방지비닐에 잘 포장되어 있네요

시스루 룩이 섹시하....왜...왜요



음 시스루룩에 노란색 포인트를 줬군요


자 이제 저 시스루 룩을 벗겨?! 봅시다. 아 전 왜이리 새제품 포장 뜯는게 좋죠...

서...설마 Feti... 에이....그럴리가요 ㅎㅎ


자 지금부터 벗겨보것습니다이 따라란 따라란따라란 따라란 따 쿵작작 쿵작작 따라리라라리~♪


어? 사쿠라네


보드 이쁘죠...아크릴 밑판에 스탠드오프 나사로 띄워져있어 쇼트 걱정없이 아무데나 올려놔도 됩니다.

맨 왼쪽이 MIPI-CSI포트 카메라 연결을 위한거구요 20메가픽셀까지 지원한답니다. 그 다음 2개짜리 핀이 5v 헤더라는데 어따쓰는지는 잘(아마 보드가 어디 내장될 경우를 생각해 저기다 전원을 연결해도 되게 해놓은 것 같은데 확실히는 모르겠네요)  그 다음은 확장헤더구요. 4핀 헤더와 확장헤더 사이에 있는게 리셋버튼, 4핀헤더는 파워와 리셋 헤더, 그 다음 버튼이 파워버튼인데 ;;; 그냥 전원만 넣으면 켜져요 파워 버튼 눌러서 꺼도 전원 들어와있음 그냥 리붓돼요;;; 그 다음은 아시다시피 SATA커넥터죠


오른쪽 주황색 2개 보이는게 와이파이 안테나구요. 그 뒤에 회색칩이 통신칩입니다. QCA6234구요 2TX/2RX 802.11a/b/g/n + 블루투스4.0을 지원합니다. 맨 왼쪽 커넥터가 SATA포트입니다. 가운데 제법큰 칩이 PMIC라고 파워매니지먼트 하는 칩이구요.



왼쪽부터 JTAG이구요. 그다음 흰색이 LVDS입니다. LCD 모니터 패널 연결할때 쓰죠. 그 다음이 micro HDMI(Type D)포트입니다. 이걸로 1080p 출력이 가능합니다. 그 다음 아주 조그맣게 서있는 3핀 단자가 시리얼 콘솔포트헤더입니다. 그 다음이 어댑터 꽂는 곳이죠. 외경 5.5mm 내경 2.1mm입니다. 5v 3a 이상쓰시면 되겠네요. 그 다음이 기가비트 지원하는 RJ45 아래 USB호스트2개 입니다. 기가비트 지원하는게 좋기는 한데 아직은 소프트웨어적으로 문제가 있습니다...


micro USB 포트죠. 그리고 헤드폰이랑 마이크 단자구요 맨 오른쪽엔 boot selection switch인데 레퍼런스 매뉴얼에 나와있어요. 맨오른쪽 PCB아래에 micro SD 슬룻 보이시나요???  제가 깜빡하고 등짝사진을 안찍었네요...


가까이서 보자구요? ㅎㅎ 알겠습니다


스냅드래곤 CPU 이구요. 오른쪽 위2개랑 위에 2개는 램인데 Nannya사의 램인듯 합니다. 오른쪽 램아래는 eMMC이구요

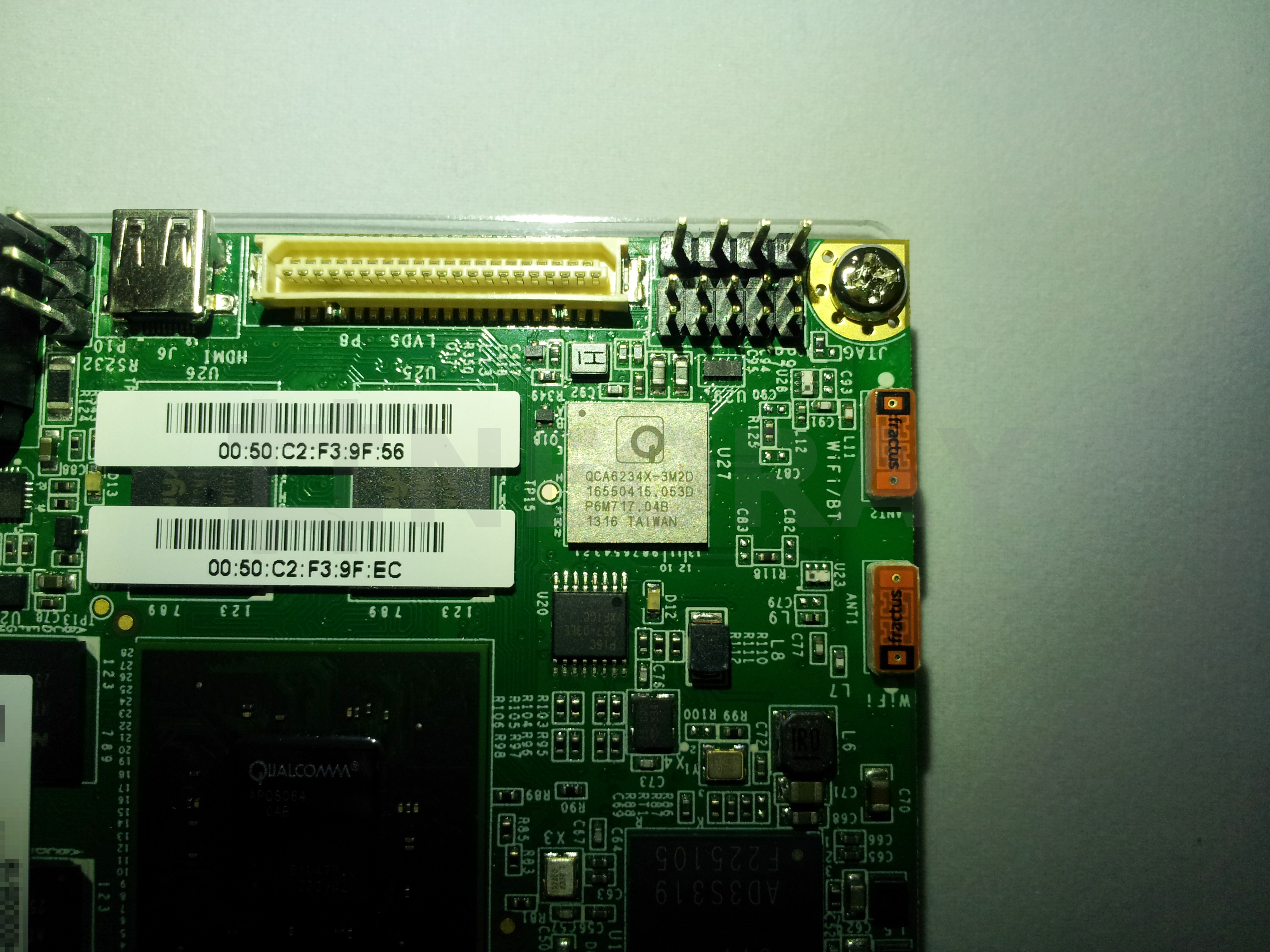

위에 하얀게 LVDS포트입니다. 몇몇 분들은 "오 안쓰는 모니터패널 하나 뜯을까?" 하실텐데 ㅎㅎ 제가 잠시 그 생각 했었거든요. HDMI쓰시는게 훨씬 경제적입니다 ㅎㅎ 저는 비글본블랙 때문에 micro hdmi to hdmi 케이블이 있는데도 저 생각을 ㅋㅋ 아까 말씀드렸던 통신칩 QCA6234구요 안테나 2개 입니다. 안테나 성능은 별로 안좋은듯 하구요...

근데 HDMI가 디스플레이포트보다 좋은 점이 있나요? 이런 기기에선 단가를 줄여야 가격 경쟁력이 생길텐데, 왜 HDMI같은 사용료를 줘야하는데다. 성능도 딸리는 인터페이스를 쓰는 걸까요...



어휴 눈부셔 사진을 발로 찍었나봐요;;; 파워 매니지먼트 칩이랑 사타포트입니다. 근데 사타버전이 어떻게 되는지는 모르겠어요. 그냥 되는구나 하고 넘어갑시다. 데이터시트를 너무 많이 봤더니 머리아프니까요...


맥어드레스를 적어놨어요. 위에가 와이파이 및 블루투스 맥이구요. 밑에가 이더넷 맥이에요. 맥어드레스 지우려고 했는데 시리얼 다 모자이크 처리하고나니 너무 힘들어서 그냥 안할래요. 보고 바꾸지마세요;;; 상관은 없겠지만은....


먼저 보드에 관한 자료를 다운받기 위해선 Techweb에 접속해야합니다. 주소는 http://inforcecomputing.com/techweb 입니다. 회원가입을 합니다.



근데 ... 헐... 제품이 있어야만 가입할 수 있습니다. 제품 시리얼 넘버를 입력해야 하는데요. 이렇게 폐쇄적으로 운영되는지 알았으면 구매 안했을 텐데 말이죠....

시리얼 번호를 입력하고 야 이제 접속이다 했는데........................메일이 와요...



이야 ... 여기 극단적으로 폐쇄적인 곳이네요. 무슨 보물이 있길래...





주말이 지나고 미국시간으로 월요일 점심쯤 메일이 와요. 접속하래요;;;;

와 허락받았다 씐난다!!!!

뭐 이래야 하는 건가요???? 참나



첫 부팅시엔 내장 eMMC에 안드로이드 4.1.2가 올라가 있습니다만. 테크웹에서 4.2.2까지 올라와있더군요. 업데이트 했습니다.


사실 말이죠... 4.1.2에서 갤러리앱에 아리따우신 여성분이 측정도구를 가지고 제 보드를 테스트하는 사진과 동영상이 들어있어서 (그것도 엄청 가까이서)ㅎㅎ 밀까 말까 고민하긴 했어요 ㅎㅎㅎ 카메라포트 테스트를 한듯한데 포맷을 안하고 보냈나봐요



일단 5Ghz 대역 와이파이 잘잡히구요


커널버전은 3.4.0이구요


cpu-z 설치 후 돌려봤습니다 뭐 이런저런 사양이구요...



화면크기가 1920x1032로 되어있습니다만. 원래 소프트웨어 버튼 있는 기기는 저렇게 나옵니다. 실제로는 1920x1080이고 현재 당장 이 사진 다운받으셔서 해상도 확인해보셔도 그럴겁니다.


현재는 이더넷이랑 와이파이 둘다 enable시켜놓은 상태인데요


어휴 테크웹에 자료가 너무 부실해요. 아니 이더넷 활성화시키는 방법도 adb가지고 삽질해야되는데. 재부팅하면 또 꺼지고 맥도 바뀌거든요 ;;;

근데 이걸 해결하려면 패키지에서 eth0.sh를 다운받아서 수정해서 사용하라는데. 테크웹에 소프트웨어탭에 있는 패키지를 다 다운받아 뒤져봐도 그딴거 없어요. 옛날 버전인지... 아니 최소한 스크립트 내용이라도 PDF파일에 적어놓던가... 아오... 일단 자동으로는 안돼도 enable은 되니, 혹시 사신분들은 appnote에서 To Enable Ethernet을 다운받아 보시면 되겠습니다



뭐 제 블로그는 잘 들어가지네요;;;


아 맞다 요즘 우분투 터치 관련 포스트를 못했는데 우분투 터치 듀얼부팅 되는거 아시나요? 부팅할때 선택하는 거 말고 막 안드로이드랑 우분투 터치랑 왔다갔다 거리면서 사용할 수 있는 앱이 우분투 터치에 나왔어요. 설정방법이 좀 복잡하긴 하던데 좀 대박인 기능이더라구요




아 잠시 딴데로 빠졌네요

여튼간에 말이죠 페도라20도 해보려고 했는데

열심히 따라해보다가... 데이터시트에 현재까지는 GUI없음... 시리얼 콘솔로 쓰세용~~!!  하는거보고 때려치웠습니다. 그 좋은 LVDS랑 micro hdmi는 어디다 두고 시리얼 콘솔로 하라는 걸까요. 드라이버가 아직 개발이 안된건가.... 거기다 바로 sd카드로 부팅하는 것도 아니고 eMMC에 뭐 설치해서 sdcard로 부팅해요. boot selection switch는 왜만들었는지...


여튼 현재까지는... 이라는 말이 있으니 완성작을 기다려보긴 하겠습니다만... 이것 참 사용자도 적고 심지어 http://mydragonboard.com/community/ 스냅드래기보드 사용자포럼에 apq6410 섹션에 페이지가 단 3개에요;; 그 중 3번째 페이지는 쓰레드 1개 있구요.


사실 조금 실망스런 보드네요 개발보드치고는 Udoo에 비해 별 메리트 없고 데스크탑용도 아니고 씬클라이언트 용도 아니고

고작 안드로이드 하나로...어따써요 이거???


이번 지름은 조금 실망스럽습니다.


여튼 혹시나 내가 드라이버고 뭐고 내가 다 할 수 있어!!! 하시는분은 http://www.inforcelive.com/index.php?route=product/category&path=75_77 위 링크에서 구매하시면 됩니다만 뭐 완성작이 나오고 구매해도 안늦을것 같다는 생각이 드네요. 제 리비전 넘버는 벌써 p26이라구요
